ПРОК-90
Клапан противопожарный НО
ПРОК-90 Противопожарный клапан нормально открытый
ПРОК-90
Противопожарный клапан
Нормально открытый
Предел огнестойкости клапанов ПРОК в рабочем положении заслонки – EI 90

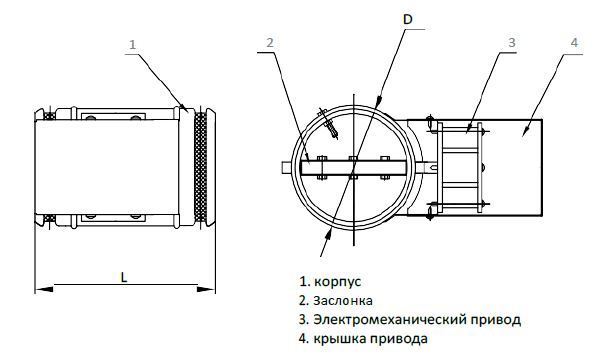

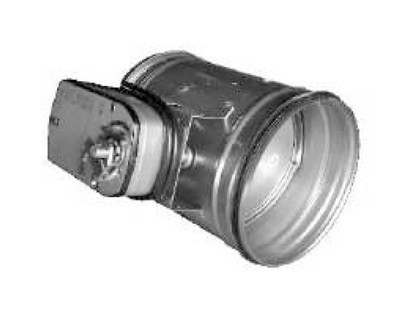

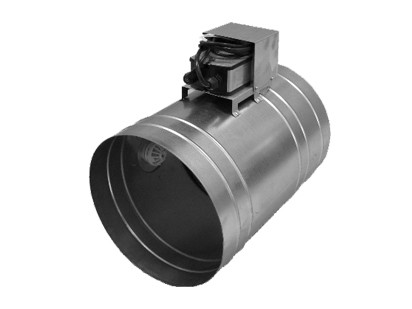

Клапан противопожарный ПРОК имеет круглое сечение. клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого, расположен снаружи корпуса. корпус, в зависимости от размера клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
В соответствии с требованиями нормативных документов все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами с возвратной пружиной. В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:

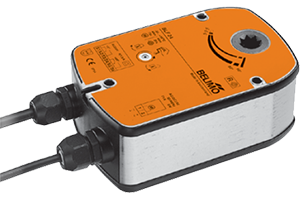

- электромеханический привод «Belimo» 220/24 В (BF, BLF или BE, BLE), а также аналогичным приводом других производителей.
- электромагнитный привод с возвратной пружиной 220/24 В.

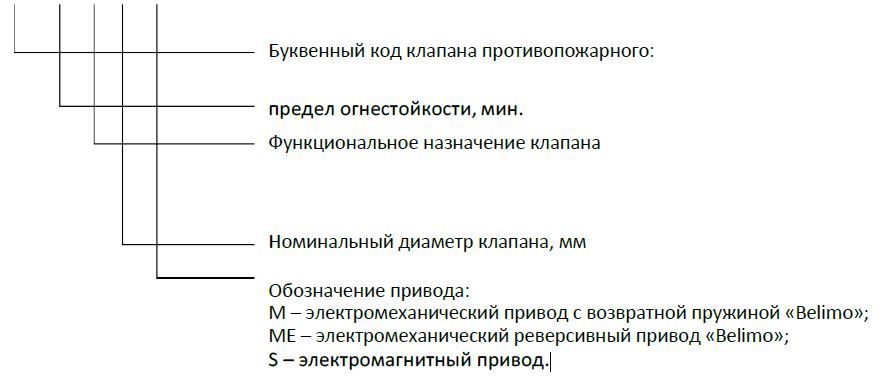

Обозначения круглого противопожарного клапана ПРОК XX XX-X-X
Пример: круглый противопожарный клапан с пределом огнестойкости 90 минут, номинальной диаметром 400, электромеханическим приводом с возвратной пружиной «Belimo»: ПРОК-90-НО-400-M220

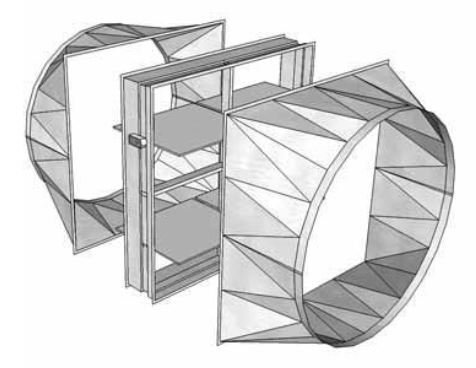

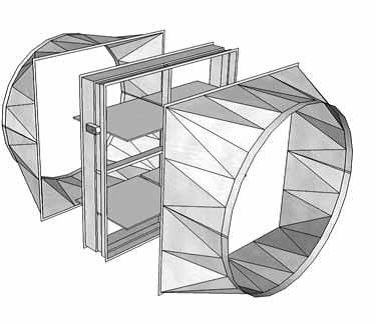

Клапаны ПРОК канального типа изготавливаются размером до 1000 мм. При размере клапана свыше 1000 мм,
он изготавливается прямоугольного сечения с двумя переходами.

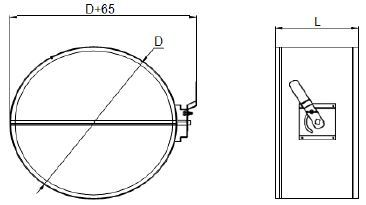

Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |

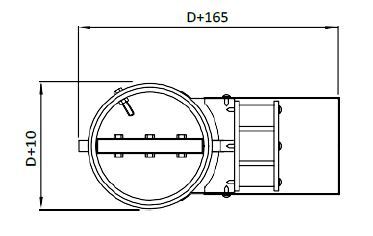

Вылет заслонки за габаритные размеры клапана ПРОК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Вылет заслонки L1, мм | 0 | 0 | 0 | 0 | 0 | 24 | 56 | 57 | 69 | 94 | 119 | 149 | 151 | 191 | 211 | 186 | 236 | 386 |
| Вылет заслонки L2, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 29 | 54 | 79 | 109 | 121 | 161 | 181 | 106 | 156 | 206 |
Вес клапана ПРОК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Масса, кг | 3,51 | 3,77 | 4,3 | 4,8 | 5,2 | 6,3 | 7,8 | 8,9 | 10,5 | 12,2 | 13,9 | 16,2 | 20 | 25,5 | 29,4 | 33,3 | 39,5 | 46,4 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПП-90
Клапан противопожарный НО
КПП-90 НО
КПП-90
Противопожарный клапан
Нормально открытый
Предел огнестойкости клапанов КПП в рабочем положении заслонки – EI 90

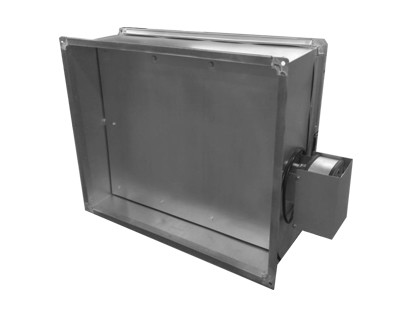

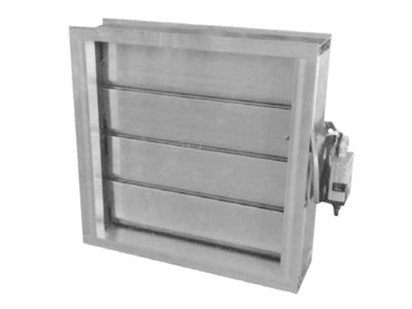

Клапан состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорной заслонки из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса.
Корпус, в зависимости от размера клапана имеет длину 200 мм или 300 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм.
Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует клапан, при воздействии температуры свыше 140 °С.
Все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами
с возвратной пружиной, а также приводами с электромагнитной защелкой (электромагнитные приводы). В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF или BE, BLE), а также аналогичным приводом других производителей,
- электромагнитный привод с возвратной пружиной 220/24

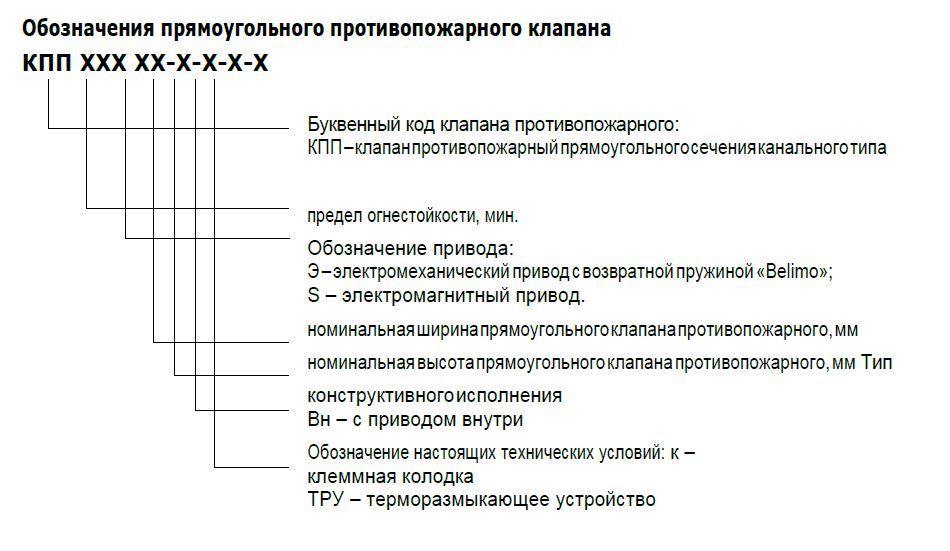

Обозначения противопожарного клапана
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПК-120
Клапан противопожарный НЗ
КПК-120 НЗ
КПК-120
Противопожарный клапан
Нормально закрытый
Предел огнестойкости клапанов КПК в рабочем положении заслонки – EI 120

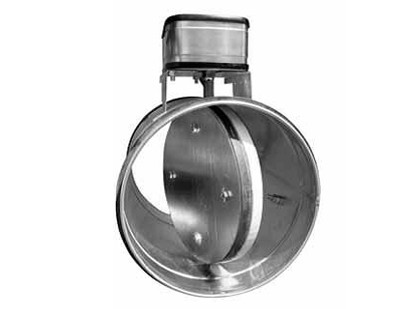

Клапан противопожарный КПК имеет круглое сечение. Клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого расположен снаружи корпуса. Корпус, в зависимости от размера, клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF), а также аналогичным приводом других производителей.
- электромагнитный привод с возвратной пружиной 220/24 В.
Обозначения круглого противопожарного клапана
Пример: круглый противопожарный клапан с пределом огнестойкости 90 минут, номинальной диаметром 400, электромеханическим
приводом с возвратной пружиной: КПК 90МН220-НО 400
Клапаны КПК канального типа изготавливаются размером до 1000 мм. При размере клапана свыше 1000 мм, он изготавливается прямоугольного сечения с двумя переходами.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Вылет заслонки за габаритные размеры клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Вылет заслонки L1, мм | 0 | 0 | 0 | 0 | 0 | 24 | 56 | 57 | 69 | 94 | 119 | 149 | 151 | 191 | 211 | 186 | 236 | 386 |
| Вылет заслонки L2, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 29 | 54 | 79 | 109 | 121 | 161 | 181 | 106 | 156 | 206 |
Вес клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Масса, кг | 3,51 | 3,77 | 4,3 | 4,8 | 5,2 | 6,3 | 7,8 | 8,9 | 10,5 | 12,2 | 13,9 | 16,2 | 20 | 25,5 | 29,4 | 33,3 | 39,5 | 46,4 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПK-90
Клапан противопожарный НЗ
КПК-90 НЗ
КПК-90
Противопожарный клапан
Нормально закрытый
Предел огнестойкости клапанов КПК в рабочем положении заслонки – EI 90
Клапан противопожарный КПК имеет круглое сечение. Клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого расположен снаружи корпуса. Корпус, в зависимости от размера, клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF), а также аналогичным приводом других производителей.
- электромагнитный привод с возвратной пружиной 220/24 В.
Обозначения круглого противопожарного клапана
Пример: круглый противопожарный клапан с пределом огнестойкости 90 минут, номинальной диаметром 400, электромеханическим
приводом с возвратной пружиной: КПК 90МН220-НО 400
Клапаны КПК канального типа изготавливаются размером до 1000 мм. При размере клапана свыше 1000 мм, он изготавливается прямоугольного сечения с двумя переходами.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Вылет заслонки за габаритные размеры клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Вылет заслонки L1, мм | 0 | 0 | 0 | 0 | 0 | 24 | 56 | 57 | 69 | 94 | 119 | 149 | 151 | 191 | 211 | 186 | 236 | 386 |
| Вылет заслонки L2, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 29 | 54 | 79 | 109 | 121 | 161 | 181 | 106 | 156 | 206 |
Вес клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Масса, кг | 3,51 | 3,77 | 4,3 | 4,8 | 5,2 | 6,3 | 7,8 | 8,9 | 10,5 | 12,2 | 13,9 | 16,2 | 20 | 25,5 | 29,4 | 33,3 | 39,5 | 46,4 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПП-120
Клапан противопожарный НЗ
КПП-120 НЗ
КПП-120
Противопожарный клапан
Нормально закрытый
Предел огнестойкости клапанов КПП в рабочем положении заслонки – EI 120
Клапан состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорной заслонки из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса.
Корпус, в зависимости от размера клапана имеет длину 200 мм или 300 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм.
Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует клапан, при воздействии температуры свыше 140 °С.
Все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами
с возвратной пружиной, а также приводами с электромагнитной защелкой (электромагнитные приводы). В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF или BE, BLE), а также аналогичным приводом других производителей,
- электромагнитный привод с возвратной пружиной 220/24
Обозначения противопожарного клапана
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПK-90
Клапан противопожарный НО
КПК-90 НО
КПК-90
Противопожарный клапан
Нормально открытый
Предел огнестойкости клапанов КПК в рабочем положении заслонки – EI 90
Клапан противопожарный КПК имеет круглое сечение. Клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого расположен снаружи корпуса. Корпус, в зависимости от размера, клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF), а также аналогичным приводом других производителей.
- электромагнитный привод с возвратной пружиной 220/24 В.
Обозначения круглого противопожарного клапана
Пример: круглый противопожарный клапан с пределом огнестойкости 90 минут, номинальной диаметром 400, электромеханическим
приводом с возвратной пружиной: КПК 90МН220-НО 400
Клапаны КПК канального типа изготавливаются размером до 1000 мм. При размере клапана свыше 1000 мм, он изготавливается прямоугольного сечения с двумя переходами.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Вылет заслонки за габаритные размеры клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Вылет заслонки L1, мм | 0 | 0 | 0 | 0 | 0 | 24 | 56 | 57 | 69 | 94 | 119 | 149 | 151 | 191 | 211 | 186 | 236 | 386 |
| Вылет заслонки L2, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 29 | 54 | 79 | 109 | 121 | 161 | 181 | 106 | 156 | 206 |
Вес клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Масса, кг | 3,51 | 3,77 | 4,3 | 4,8 | 5,2 | 6,3 | 7,8 | 8,9 | 10,5 | 12,2 | 13,9 | 16,2 | 20 | 25,5 | 29,4 | 33,3 | 39,5 | 46,4 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПП-120
Клапан противопожарный НО
КПП-120 НО
КПП-120
Противопожарный клапан
Нормально открытый
Предел огнестойкости клапанов КПП в рабочем положении заслонки – EI 120
Клапан состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорной заслонки из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса.
Корпус, в зависимости от размера клапана имеет длину 200 мм или 300 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм.
Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует клапан, при воздействии температуры свыше 140 °С.
Все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами
с возвратной пружиной, а также приводами с электромагнитной защелкой (электромагнитные приводы). В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF или BE, BLE), а также аналогичным приводом других производителей,
- электромагнитный привод с возвратной пружиной 220/24
Обозначения противопожарного клапана
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПП-90
Клапан противопожарный НЗ
КПП-90 НЗ
КПП-90
Противопожарный клапан
Нормально закрытый
Предел огнестойкости клапанов КПП в рабочем положении заслонки – EI 90
Клапан состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорной заслонки из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса.
Корпус, в зависимости от размера клапана имеет длину 200 мм или 300 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм.
Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует клапан, при воздействии температуры свыше 140 °С.
Все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами
с возвратной пружиной, а также приводами с электромагнитной защелкой (электромагнитные приводы). В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF или BE, BLE), а также аналогичным приводом других производителей,
- электромагнитный привод с возвратной пружиной 220/24
Обозначения противопожарного клапана
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПК-120
Клапан противопожарный НО
КПК-120 НО
КПК-120
Противопожарный клапан
Нормально открытый
Предел огнестойкости клапанов КПК в рабочем положении заслонки – EI 120
Клапан противопожарный КПК имеет круглое сечение. Клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого расположен снаружи корпуса. Корпус, в зависимости от размера, клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF), а также аналогичным приводом других производителей.
- электромагнитный привод с возвратной пружиной 220/24 В.
Обозначения круглого противопожарного клапана
Пример: круглый противопожарный клапан с пределом огнестойкости 90 минут, номинальной диаметром 400, электромеханическим
приводом с возвратной пружиной: КПК 90МН220-НО 400
Клапаны КПК канального типа изготавливаются размером до 1000 мм. При размере клапана свыше 1000 мм, он изготавливается прямоугольного сечения с двумя переходами.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Вылет заслонки за габаритные размеры клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Вылет заслонки L1, мм | 0 | 0 | 0 | 0 | 0 | 24 | 56 | 57 | 69 | 94 | 119 | 149 | 151 | 191 | 211 | 186 | 236 | 386 |
| Вылет заслонки L2, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 29 | 54 | 79 | 109 | 121 | 161 | 181 | 106 | 156 | 206 |
Вес клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Масса, кг | 3,51 | 3,77 | 4,3 | 4,8 | 5,2 | 6,3 | 7,8 | 8,9 | 10,5 | 12,2 | 13,9 | 16,2 | 20 | 25,5 | 29,4 | 33,3 | 39,5 | 46,4 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка

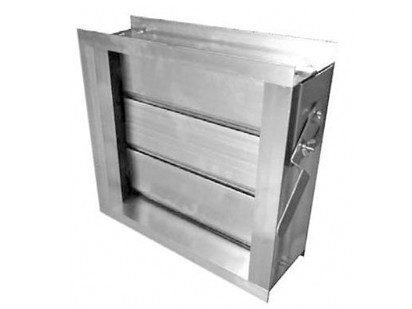

ПРОК-120-ДУ
Клапан дымоудаления НЗ
ПРОК-120-ДУ
ПРОК-120-ДУ
Клапан дымоудаления
Нормально закрытый
Предел огнестойкости клапанов ПРОК в рабочем положении заслонки – E 120

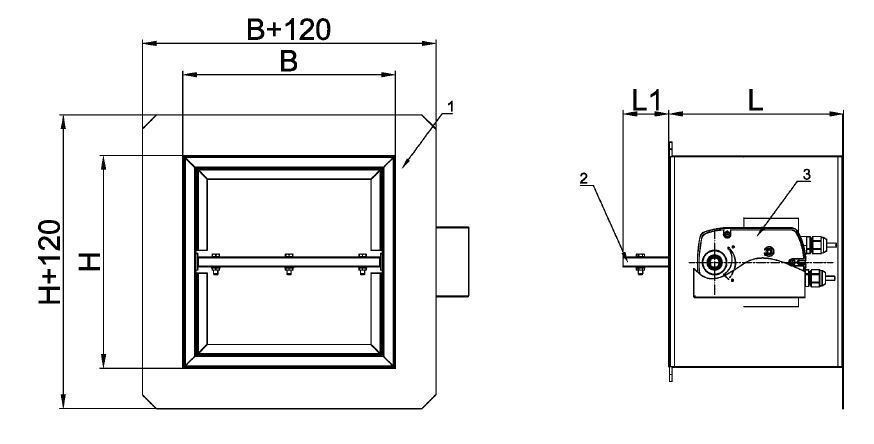

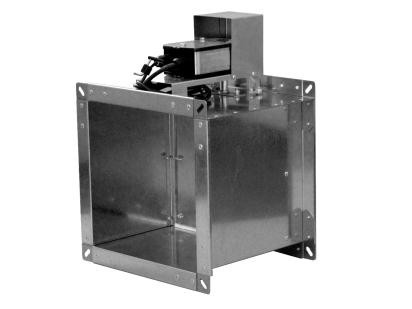

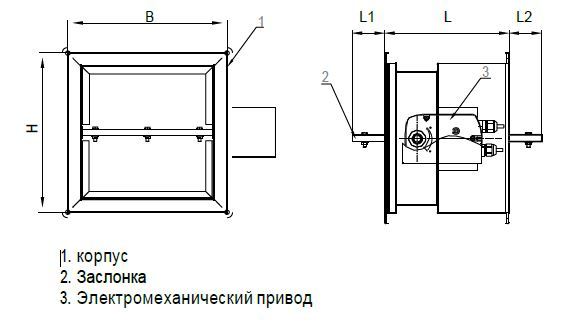

Дымовые клапаны ПРОК изготавливаются только прямоугольного сечения. Клапан состоит из корпуса 1 мм оцинкованной стали прямоугольной формы, привода заслонки, который, расположен снаружи либо внутри корпуса.
Корпус, в зависимости от размера клапана имеет длину 220 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм. Заслонка коробчато типа изготавливается из 1 мм оцинкованной стали. В закрытом положении заслонка клапана герметична и не пропускает воздушные потоки.
Все дымовые клапаны комплектуются реверсивными электромеханическими приводами, а также электромагнитными приводами.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод Belimo 220/24 В.
- аналог привода Belimo других производителей 220/24 В.
- электромагнитный привод 220/24 В.
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КВК
Клапан воздушный общего назначения
квк
КВК
Клапан воздушный общего назначения
Клапаны предназначены для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха, с температурой до 80 ˚С, не содержащих загрязняющих веществ и волокнистых материалов, с содержанием пыли и других твѐрдых примесей в количестве не более 100 мг/м3. применяется в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно- технических системах с рабочим давлением до 1000 па (100 кгс/м2). Клапаны изготавливается из оцинкованной стали и состоит из корпуса, заслонки и сектора управления. Возможна установка электромеханического привода.Типоразмер клапана соответствует типоразмеру подсоединяемого воздуховода. Максимальный размер круглого клапана D – 1000 мм.
Тип привода:
- электромеханический привод «Belimo» 220/24 В, а также аналогичным приводом других производителей.
- pукоятка для ручного управления.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
АВК
Алюминиевый воздушный клапан
АВК
АВК
Алюминиевый воздушный клапан

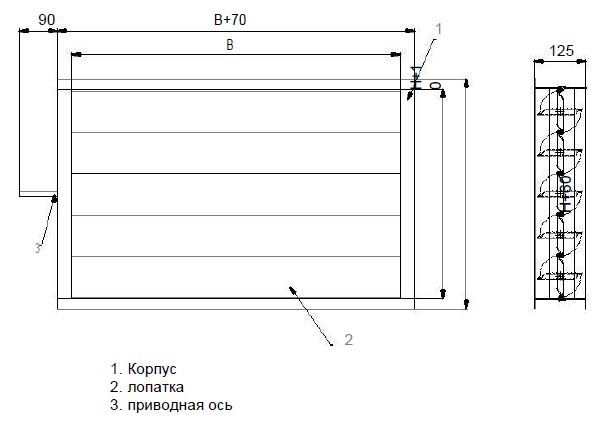

Воздушный клапан АВК предназначен для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объема вентиляционных сетей, рабочее давление которых не превышает 1200 Па. Клапан АВК имеет корпус прямоугольного сечения, выполненный из алюминиевого профиля, в подшипниках скольжения которого на осях закреплены лопатки, также выполненные из алюминиевого профиля. Наличие подшипников обеспечивает свободное открытие клапана.Под подшипником понимаются пластиковые втулки и вкладыши, расположенные во внутренних полостях вертикальных стенок клапана. Передача движения между лопатками осуществляется с использованием пластиковых шестерен. В местах сопряжения лопаток имеется резиновое уплотнение.
Максимальный размер данного клапана В × Н – 2600 мм × 2400 мм, где В – ширина, Н – высота, при условии В≥Н. Длина корпуса L – 125 мм.
Тип привода:
- электромеханический привод «Belimo» 220/24 В, а также аналогичным приводом других производителей
- pукоятка для ручного управления
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КВУ
Утепленный воздушный клапан
КВУ
КВУ
Утепленный воздушный клапан
Утепленный воздушный клапан КВУ предназначен для устойчивой работы в условиях пониженных температур и высокой влажности. Климатическое исполнение УХЛ ГОСТ 15150. Клапан КВУ конструктивно аналогичен клапану АВК и имеет корпус прямоугольного сечения, выполненный из алюминиевого профиля, в подшипниках скольжения которого на осях закреплены лопатки, также выполненые из алюминиевого профиля. Наличие подшипников обеспечивает свободное открытие клапана. Под подшипником понимаются пластиковые втулки и вкладыши, расположенные во внутренних полостях вертикальных стенок клапана. Передача движения между лопатками осуществляется с использованием пластиковых шестерен. В местах сопряжения лопаток имеется резиновое уплотнение.
Утепление клапана осуществляется использованием в конструкции клапана периметрального обогрева в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220 В и предотвращающего образование наледи на кинематике клапана. Электрическая мощность греющего кабеля – 30 Вт/пог.м. Максимальный размер данного клапана В× Н – 2600 мм × 2400 мм, где В – ширина, Н – высота, при условии В≥Н. Длина корпуса L – 125 мм.
Простой текст
Тип привода:
- электромеханический привод «Belimo» 220/24 В, а также аналогичным приводом других производителей
- pукоятка для ручного управления.
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
Привод заслонки вентиляции – электромеханическое оборудование, состоящие из электродвигателя, пружины (в реверсивных без), передающих механизмов (редуктор, шестерёнки), платы и посадочного гнезда, собранное в металлическом или пластиковом корпусе небольших размеров.
Приводы систем вентиляции устанавливаются на вал заслонки противопожарного или воздушного клапана для регулирования положения заслонки и выполнения охранных функций. Электроприводы клапанов ОЗК могут работать автономно, согласно стандартным установкам, или управляться дистанционно оператором.
ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД
Электромагнитный привод представляет собой пружинный привод с электромагнитной защелкой. Основными элементами привода являются пружина кручения и электромагнит, удерживающий заслонку в исходном положении (для дымовых и нормально закрытых клапанов в положении «закрыто», для нормально открытых (огнезадерживающих) клапанов – «открыто»). В приводах используются электромагниты постоянного тока на 12 В, а также со встроенным двухполупериодным выпрямителем, работающие от сети переменного тока 50 Гц напряжением 220 В. Приводы оснащаются микропереключателями для контроля положения заслонки клапанов. Управляющим сигналом на срабатывание клапана служит подача напряжения на электромагнит. После срабатывания клапана напряжение 220 В с электромагнита рекомендуется снимать для обеспечения безопасности людей.
ДОСТОИНСТВА Быстрое (не более 2 с) перемещение заслонки клапана в рабочее (защитное) положение.
НЕДОСТАТКИ Необходимость ручного возврата заслонки в исходное положение после срабатывания клапана.
ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД С ВОЗВРАТНОЙ ПРУЖИНОЙ
Управляющим сигналом на срабатывание клапанов с электромеханическим приводом является снятие напряжения с привода, после чего возвратная пружина достаточно быстро переводит заслонку из исходного в рабочее (защитное) положение. При подаче напряжения на привод электродвигатель переводит заслонку в исходное положение и удерживает ее в этом положении, потребляя незначительную мощность. Приводы для противопожарных клапанов также оборудованы механизмом ручного управления, позволяющим перемещать заслонку в исходное положение при отключенном источнике питания.
ЭЛЕКТРОМЕХАНИЧЕСКИЙ РЕВЕРСИВНЫЙ ПРИВОД
Привода Электромеханические, электромагнитные, реверсивные
ПРЕИМУЩЕСТВА
Высокое аэродинамическое качество Простота и надежность монтажа Низкое аэродинамическое сопротивление Эти приводы перемещают заслонку клапана из исходного положения (закрыто) в рабочее (открыто) и обратно при помощи электродвигателя в зависимости от схемы подключения цепи питания к обмоткам привода. Управляющим сигналом на срабатывание клапана в данном случае является подача напряжения на соответствующие клеммы питания привода. По этой причине противопожарные клапаны с этими приводами рекомендуется использовать в приточно-вытяжных системах противодымной вентиляции, имеющих несколько клапанов с адресным управлением, например, в системах дымоудаления зданий повышенной этажности, в системах приточной вентиляции незадымляемых лестничных клеток и т.п. При снятии напряжения с реверсивного привода заслонка клапана остается в положении, в котором она находилась в момент отключения напряжения. Преимуществом реверсивных приводов является невозможность перемещения заслонки противопожарных клапанов из исходного положения в рабочее «открыто» при любых вариантах отключения напряжения на объекте, в том числе при тушении пожара подразделениями противопожарной службы.
Бренды, с которыми мы работаем:
Аналоги Belimo с возвратной пружиной
| 24В | BFL24 | FR-03N245 |
| 24В | BFL24-T | FR-03N24ST |
| 230В | BFL230 | FR-03N220S |
| 230В | BFL230-T | FR-03N220ST |
| 24В | BLF24 | FR-05N245 |
| 24В | BLF24-T | FR-05N24ST |
| 230В | BLF230 | FR-05N220S |
| 230В | BLF230-T | FR-05N220ST |
| 24В | BFN24 | FR-10N245 |
| 24В | BFN24-T | FR-10N24ST |
| 230В | BFN230 | FR-10N220S |
| 230B | BFN230-T | FR-10N220ST |
| 24В | BF24 | FR-15N24S |
| 24В | BF24T | FR-15N24ST |
| 230В | BF230 | FR-15N220S |
| 230В | BF230-T | FR-15N220ST |
Аналоги Belimo без возвратной пружины
| 24В | BLE24 | FS-10N24S |
| 230В | BLE230 | FS-10N220S, FS-15N220S |
| 24В | BE24 | FR-30N24S |
| 230В | BE230 | FR-30N220S |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Противопожарные клапаны
ПРОК-90
Клапан противопожарный НО
ПРОК-90 Противопожарный клапан нормально открытый
ПРОК-90
Противопожарный клапан
Нормально открытый
Предел огнестойкости клапанов ПРОК в рабочем положении заслонки – EI 90
Клапан противопожарный ПРОК имеет круглое сечение. клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого, расположен снаружи корпуса. корпус, в зависимости от размера клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
В соответствии с требованиями нормативных документов все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами с возвратной пружиной. В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF или BE, BLE), а также аналогичным приводом других производителей.
- электромагнитный привод с возвратной пружиной 220/24 В.
Обозначения круглого противопожарного клапана ПРОК XX XX-X-X
Пример: круглый противопожарный клапан с пределом огнестойкости 90 минут, номинальной диаметром 400, электромеханическим приводом с возвратной пружиной «Belimo»: ПРОК-90-НО-400-M220
Клапаны ПРОК канального типа изготавливаются размером до 1000 мм. При размере клапана свыше 1000 мм,
он изготавливается прямоугольного сечения с двумя переходами.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Вылет заслонки за габаритные размеры клапана ПРОК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Вылет заслонки L1, мм | 0 | 0 | 0 | 0 | 0 | 24 | 56 | 57 | 69 | 94 | 119 | 149 | 151 | 191 | 211 | 186 | 236 | 386 |
| Вылет заслонки L2, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 29 | 54 | 79 | 109 | 121 | 161 | 181 | 106 | 156 | 206 |
Вес клапана ПРОК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Масса, кг | 3,51 | 3,77 | 4,3 | 4,8 | 5,2 | 6,3 | 7,8 | 8,9 | 10,5 | 12,2 | 13,9 | 16,2 | 20 | 25,5 | 29,4 | 33,3 | 39,5 | 46,4 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПП-90
Клапан противопожарный НО
КПП-90 НО
КПП-90
Противопожарный клапан
Нормально открытый
Предел огнестойкости клапанов КПП в рабочем положении заслонки – EI 90
Клапан состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорной заслонки из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса.
Корпус, в зависимости от размера клапана имеет длину 200 мм или 300 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм.
Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует клапан, при воздействии температуры свыше 140 °С.
Все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами
с возвратной пружиной, а также приводами с электромагнитной защелкой (электромагнитные приводы). В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF или BE, BLE), а также аналогичным приводом других производителей,
- электромагнитный привод с возвратной пружиной 220/24
Обозначения противопожарного клапана
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПК-120
Клапан противопожарный НЗ
КПК-120 НЗ
КПК-120
Противопожарный клапан
Нормально закрытый
Предел огнестойкости клапанов КПК в рабочем положении заслонки – EI 120
Клапан противопожарный КПК имеет круглое сечение. Клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого расположен снаружи корпуса. Корпус, в зависимости от размера, клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF), а также аналогичным приводом других производителей.
- электромагнитный привод с возвратной пружиной 220/24 В.
Обозначения круглого противопожарного клапана
Пример: круглый противопожарный клапан с пределом огнестойкости 90 минут, номинальной диаметром 400, электромеханическим
приводом с возвратной пружиной: КПК 90МН220-НО 400
Клапаны КПК канального типа изготавливаются размером до 1000 мм. При размере клапана свыше 1000 мм, он изготавливается прямоугольного сечения с двумя переходами.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Вылет заслонки за габаритные размеры клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Вылет заслонки L1, мм | 0 | 0 | 0 | 0 | 0 | 24 | 56 | 57 | 69 | 94 | 119 | 149 | 151 | 191 | 211 | 186 | 236 | 386 |
| Вылет заслонки L2, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 29 | 54 | 79 | 109 | 121 | 161 | 181 | 106 | 156 | 206 |
Вес клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Масса, кг | 3,51 | 3,77 | 4,3 | 4,8 | 5,2 | 6,3 | 7,8 | 8,9 | 10,5 | 12,2 | 13,9 | 16,2 | 20 | 25,5 | 29,4 | 33,3 | 39,5 | 46,4 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПK-90
Клапан противопожарный НЗ
КПК-90 НЗ
КПК-90
Противопожарный клапан
Нормально закрытый
Предел огнестойкости клапанов КПК в рабочем положении заслонки – EI 90
Клапан противопожарный КПК имеет круглое сечение. Клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого расположен снаружи корпуса. Корпус, в зависимости от размера, клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF), а также аналогичным приводом других производителей.
- электромагнитный привод с возвратной пружиной 220/24 В.
Обозначения круглого противопожарного клапана
Пример: круглый противопожарный клапан с пределом огнестойкости 90 минут, номинальной диаметром 400, электромеханическим
приводом с возвратной пружиной: КПК 90МН220-НО 400
Клапаны КПК канального типа изготавливаются размером до 1000 мм. При размере клапана свыше 1000 мм, он изготавливается прямоугольного сечения с двумя переходами.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Вылет заслонки за габаритные размеры клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Вылет заслонки L1, мм | 0 | 0 | 0 | 0 | 0 | 24 | 56 | 57 | 69 | 94 | 119 | 149 | 151 | 191 | 211 | 186 | 236 | 386 |
| Вылет заслонки L2, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 29 | 54 | 79 | 109 | 121 | 161 | 181 | 106 | 156 | 206 |
Вес клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Масса, кг | 3,51 | 3,77 | 4,3 | 4,8 | 5,2 | 6,3 | 7,8 | 8,9 | 10,5 | 12,2 | 13,9 | 16,2 | 20 | 25,5 | 29,4 | 33,3 | 39,5 | 46,4 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПП-120
Клапан противопожарный НЗ
КПП-120 НЗ
КПП-120
Противопожарный клапан
Нормально закрытый
Предел огнестойкости клапанов КПП в рабочем положении заслонки – EI 120
Клапан состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорной заслонки из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса.
Корпус, в зависимости от размера клапана имеет длину 200 мм или 300 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм.
Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует клапан, при воздействии температуры свыше 140 °С.
Все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами
с возвратной пружиной, а также приводами с электромагнитной защелкой (электромагнитные приводы). В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF или BE, BLE), а также аналогичным приводом других производителей,
- электромагнитный привод с возвратной пружиной 220/24
Обозначения противопожарного клапана
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПK-90
Клапан противопожарный НО
КПК-90 НО
КПК-90
Противопожарный клапан
Нормально открытый
Предел огнестойкости клапанов КПК в рабочем положении заслонки – EI 90
Клапан противопожарный КПК имеет круглое сечение. Клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого расположен снаружи корпуса. Корпус, в зависимости от размера, клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF), а также аналогичным приводом других производителей.
- электромагнитный привод с возвратной пружиной 220/24 В.
Обозначения круглого противопожарного клапана
Пример: круглый противопожарный клапан с пределом огнестойкости 90 минут, номинальной диаметром 400, электромеханическим
приводом с возвратной пружиной: КПК 90МН220-НО 400
Клапаны КПК канального типа изготавливаются размером до 1000 мм. При размере клапана свыше 1000 мм, он изготавливается прямоугольного сечения с двумя переходами.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Вылет заслонки за габаритные размеры клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Вылет заслонки L1, мм | 0 | 0 | 0 | 0 | 0 | 24 | 56 | 57 | 69 | 94 | 119 | 149 | 151 | 191 | 211 | 186 | 236 | 386 |
| Вылет заслонки L2, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 29 | 54 | 79 | 109 | 121 | 161 | 181 | 106 | 156 | 206 |
Вес клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Масса, кг | 3,51 | 3,77 | 4,3 | 4,8 | 5,2 | 6,3 | 7,8 | 8,9 | 10,5 | 12,2 | 13,9 | 16,2 | 20 | 25,5 | 29,4 | 33,3 | 39,5 | 46,4 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПП-120
Клапан противопожарный НО
КПП-120 НО
КПП-120
Противопожарный клапан
Нормально открытый
Предел огнестойкости клапанов КПП в рабочем положении заслонки – EI 120
Клапан состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорной заслонки из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса.
Корпус, в зависимости от размера клапана имеет длину 200 мм или 300 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм.
Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует клапан, при воздействии температуры свыше 140 °С.
Все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами
с возвратной пружиной, а также приводами с электромагнитной защелкой (электромагнитные приводы). В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF или BE, BLE), а также аналогичным приводом других производителей,
- электромагнитный привод с возвратной пружиной 220/24
Обозначения противопожарного клапана
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПП-90
Клапан противопожарный НЗ
КПП-90 НЗ
КПП-90
Противопожарный клапан
Нормально закрытый
Предел огнестойкости клапанов КПП в рабочем положении заслонки – EI 90
Клапан состоит из корпуса, изготовленного из оцинкованной стали толщиной 1 мм, огнеупорной заслонки из негорючих минеральных материалов и привода, расположенного снаружи или внутри корпуса.
Корпус, в зависимости от размера клапана имеет длину 200 мм или 300 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм.
Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует клапан, при воздействии температуры свыше 140 °С.
Все нормально открытые противопожарные клапаны комплектуются электромеханическими приводами
с возвратной пружиной, а также приводами с электромагнитной защелкой (электромагнитные приводы). В качестве дублирующих элементов в составе привода заслонки могут использоваться термочувствительные элементы. при нагревании до 72 °С устройство срабатывает, размыкая электрическую цепь и закрывая заслонку.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF или BE, BLE), а также аналогичным приводом других производителей,
- электромагнитный привод с возвратной пружиной 220/24
Обозначения противопожарного клапана
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КПК-120
Клапан противопожарный НО
КПК-120 НО
КПК-120
Противопожарный клапан
Нормально открытый
Предел огнестойкости клапанов КПК в рабочем положении заслонки – EI 120
Клапан противопожарный КПК имеет круглое сечение. Клапан состоит из корпуса 1 мм оцинкованной стали круглой формы, привод заслонки которого расположен снаружи корпуса. Корпус, в зависимости от размера, клапана имеет длину 200–500 мм и конструктивно аналогичен отрезку воздуховода, такой же длины. клапан имеет ниппельный тип соединения с герметичной прокладкой по всей окружности, что упрощает монтаж и увеличивает его скорость. Заслонка по типу сэндвич изготавливается из огнеупорной плиты с двух сторон закрытой оцинкованными металлическими листами. В качестве уплотнителя используется термоактивная прокладка, которая герметизирует проход при воздействии температуры свыше 140 °С.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод «Belimo» 220/24 В (BF, BLF), а также аналогичным приводом других производителей.
- электромагнитный привод с возвратной пружиной 220/24 В.
Обозначения круглого противопожарного клапана
Пример: круглый противопожарный клапан с пределом огнестойкости 90 минут, номинальной диаметром 400, электромеханическим
приводом с возвратной пружиной: КПК 90МН220-НО 400
Клапаны КПК канального типа изготавливаются размером до 1000 мм. При размере клапана свыше 1000 мм, он изготавливается прямоугольного сечения с двумя переходами.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Вылет заслонки за габаритные размеры клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Вылет заслонки L1, мм | 0 | 0 | 0 | 0 | 0 | 24 | 56 | 57 | 69 | 94 | 119 | 149 | 151 | 191 | 211 | 186 | 236 | 386 |
| Вылет заслонки L2, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 26 | 29 | 54 | 79 | 109 | 121 | 161 | 181 | 106 | 156 | 206 |
Вес клапана КПК
| Диаметр клапана D, мм | 100 | 125 | 160 | 180 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 750 | 800 | 900 | 1000 |
| Масса, кг | 3,51 | 3,77 | 4,3 | 4,8 | 5,2 | 6,3 | 7,8 | 8,9 | 10,5 | 12,2 | 13,9 | 16,2 | 20 | 25,5 | 29,4 | 33,3 | 39,5 | 46,4 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
Клапаны дымоудаления
ПРОК-120-ДУ
Клапан дымоудаления НЗ
ПРОК-120-ДУ
ПРОК-120-ДУ
Клапан дымоудаления
Нормально закрытый
Предел огнестойкости клапанов ПРОК в рабочем положении заслонки – E 120
Дымовые клапаны ПРОК изготавливаются только прямоугольного сечения. Клапан состоит из корпуса 1 мм оцинкованной стали прямоугольной формы, привода заслонки, который, расположен снаружи либо внутри корпуса.
Корпус, в зависимости от размера клапана имеет длину 220 мм и конструктивно аналогичен отрезку воздуховода, такой же длины, с фланцами шириной 20 мм. Заслонка коробчато типа изготавливается из 1 мм оцинкованной стали. В закрытом положении заслонка клапана герметична и не пропускает воздушные потоки.
Все дымовые клапаны комплектуются реверсивными электромеханическими приводами, а также электромагнитными приводами.
Клапан работоспособен в любой пространственной ориентации.
Тип привода:
- электромеханический привод Belimo 220/24 В.
- аналог привода Belimo других производителей 220/24 В.
- электромагнитный привод 220/24 В.
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
Воздушные клапаны
КВК
Клапан воздушный общего назначения
квк
КВК
Клапан воздушный общего назначения
Клапаны предназначены для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха, с температурой до 80 ˚С, не содержащих загрязняющих веществ и волокнистых материалов, с содержанием пыли и других твѐрдых примесей в количестве не более 100 мг/м3. применяется в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно- технических системах с рабочим давлением до 1000 па (100 кгс/м2). Клапаны изготавливается из оцинкованной стали и состоит из корпуса, заслонки и сектора управления. Возможна установка электромеханического привода.Типоразмер клапана соответствует типоразмеру подсоединяемого воздуховода. Максимальный размер круглого клапана D – 1000 мм.
Тип привода:
- электромеханический привод «Belimo» 220/24 В, а также аналогичным приводом других производителей.
- pукоятка для ручного управления.
Типоразмерный ряд противопожарных клапанов ПРОК
| Диаметр, D, мм | Длина, L, мм | Длина вставляемой части, L1, мм |
| 100-160 | 200 | 65 |
| 180-355 | 250 | |
| 400-560 | 280 | |
| 630-750 | 350 | |
| 800-1000 | 500 |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
АВК
Алюминиевый воздушный клапан
АВК
АВК
Алюминиевый воздушный клапан
Воздушный клапан АВК предназначен для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объема вентиляционных сетей, рабочее давление которых не превышает 1200 Па. Клапан АВК имеет корпус прямоугольного сечения, выполненный из алюминиевого профиля, в подшипниках скольжения которого на осях закреплены лопатки, также выполненные из алюминиевого профиля. Наличие подшипников обеспечивает свободное открытие клапана.Под подшипником понимаются пластиковые втулки и вкладыши, расположенные во внутренних полостях вертикальных стенок клапана. Передача движения между лопатками осуществляется с использованием пластиковых шестерен. В местах сопряжения лопаток имеется резиновое уплотнение.
Максимальный размер данного клапана В × Н – 2600 мм × 2400 мм, где В – ширина, Н – высота, при условии В≥Н. Длина корпуса L – 125 мм.
Тип привода:
- электромеханический привод «Belimo» 220/24 В, а также аналогичным приводом других производителей
- pукоятка для ручного управления
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
КВУ
Утепленный воздушный клапан
КВУ
КВУ
Утепленный воздушный клапан
Утепленный воздушный клапан КВУ предназначен для устойчивой работы в условиях пониженных температур и высокой влажности. Климатическое исполнение УХЛ ГОСТ 15150. Клапан КВУ конструктивно аналогичен клапану АВК и имеет корпус прямоугольного сечения, выполненный из алюминиевого профиля, в подшипниках скольжения которого на осях закреплены лопатки, также выполненые из алюминиевого профиля. Наличие подшипников обеспечивает свободное открытие клапана. Под подшипником понимаются пластиковые втулки и вкладыши, расположенные во внутренних полостях вертикальных стенок клапана. Передача движения между лопатками осуществляется с использованием пластиковых шестерен. В местах сопряжения лопаток имеется резиновое уплотнение.
Утепление клапана осуществляется использованием в конструкции клапана периметрального обогрева в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220 В и предотвращающего образование наледи на кинематике клапана. Электрическая мощность греющего кабеля – 30 Вт/пог.м. Максимальный размер данного клапана В× Н – 2600 мм × 2400 мм, где В – ширина, Н – высота, при условии В≥Н. Длина корпуса L – 125 мм.
Простой текст
Тип привода:
- электромеханический привод «Belimo» 220/24 В, а также аналогичным приводом других производителей
- pукоятка для ручного управления.
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Заявка
Приводы
Привод заслонки вентиляции – электромеханическое оборудование, состоящие из электродвигателя, пружины (в реверсивных без), передающих механизмов (редуктор, шестерёнки), платы и посадочного гнезда, собранное в металлическом или пластиковом корпусе небольших размеров.
Приводы систем вентиляции устанавливаются на вал заслонки противопожарного или воздушного клапана для регулирования положения заслонки и выполнения охранных функций. Электроприводы клапанов ОЗК могут работать автономно, согласно стандартным установкам, или управляться дистанционно оператором.
ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД
Электромагнитный привод представляет собой пружинный привод с электромагнитной защелкой.
Основными элементами привода являются пружина кручения и электромагнит, удерживающий заслонку в исходном положении (для дымовых и нормально закрытых клапанов в положении «закрыто», для нормально открытых (огнезадерживающих) клапанов – «открыто»).
В приводах используются электромагниты постоянного тока на 12 В, а также со встроенным двухполупериодным выпрямителем, работающие от сети переменного тока 50 Гц напряжением 220 В.
Приводы оснащаются микропереключателями для контроля положения заслонки клапанов. Управляющим сигналом на срабатывание клапана служит подача напряжения на электромагнит. После срабатывания клапана напряжение 220 В с электромагнита рекомендуется снимать для обеспечения безопасности людей.
ДОСТОИНСТВА Быстрое (не более 2 с) перемещение заслонки клапана в рабочее (защитное) положение.
НЕДОСТАТКИ Необходимость ручного возврата заслонки в исходное положение после срабатывания клапана.
ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД С ВОЗВРАТНОЙ ПРУЖИНОЙ
Управляющим сигналом на срабатывание клапанов с электромеханическим приводом является снятие напряжения с привода, после чего возвратная пружина достаточно быстро переводит заслонку из исходного в рабочее (защитное) положение.
При подаче напряжения на привод электродвигатель переводит заслонку в исходное положение и удерживает ее в этом положении, потребляя незначительную мощность.
Приводы для противопожарных клапанов также оборудованы механизмом ручного управления, позволяющим перемещать заслонку в исходное положение при отключенном источнике питания.
ЭЛЕКТРОМЕХАНИЧЕСКИЙ РЕВЕРСИВНЫЙ ПРИВОД
Привода Электромеханические, электромагнитные, реверсивные
ПРЕИМУЩЕСТВА
Высокое аэродинамическое качество.
Простота и надежность монтажа.
Низкое аэродинамическое сопротивление.
Эти приводы перемещают заслонку клапана из исходного положения (закрыто) в рабочее (открыто) и обратно при помощи электродвигателя в зависимости от схемы подключения цепи питания к обмоткам привода. Управляющим сигналом на срабатывание клапана в данном случае является подача напряжения на соответствующие клеммы питания привода.
По этой причине противопожарные клапаны с этими приводами рекомендуется использовать в приточно-вытяжных системах противодымной вентиляции, имеющих несколько клапанов с адресным управлением, например, в системах дымоудаления зданий повышенной этажности, в системах приточной вентиляции незадымляемых лестничных клеток и т.п.
При снятии напряжения с реверсивного привода заслонка клапана остается в положении, в котором она находилась в момент отключения напряжения.
Преимуществом реверсивных приводов является невозможность перемещения заслонки противопожарных клапанов из исходного положения в рабочее «открыто» при любых вариантах отключения напряжения на объекте, в том числе при тушении пожара подразделениями противопожарной службы.
Бренды, с которыми мы работаем:
Аналоги Belimo с возвратной пружиной
| 24В | BFL24 | FR-03N245 |
| 24В | BFL24-T | FR-03N24ST |
| 230В | BFL230 | FR-03N220S |
| 230В | BFL230-T | FR-03N220ST |
| 24В | BLF24 | FR-05N245 |
| 24В | BLF24-T | FR-05N24ST |
| 230В | BLF230 | FR-05N220S |
| 230В | BLF230-T | FR-05N220ST |
| 24В | BFN24 | FR-10N245 |
| 24В | BFN24-T | FR-10N24ST |
| 230В | BFN230 | FR-10N220S |
| 230B | BFN230-T | FR-10N220ST |
| 24В | BF24 | FR-15N24S |
| 24В | BF24T | FR-15N24ST |
| 230В | BF230 | FR-15N220S |
| 230В | BF230-T | FR-15N220ST |
Аналоги Belimo без возвратной пружины
| 24В | BLE24 | FS-10N24S |
| 230В | BLE230 | FS-10N220S, FS-15N220S |
| 24В | BE24 | FR-30N24S |
| 230В | BE230 | FR-30N220S |
Оставьте заявку
Бесплатная консультация по подбору, оперативный расчет
Индивидуальное изготовление клапанов под проект
- Канальные, стеновые, лифтовые
- Для условий эксплуатации при низких температурах, высокой влажности
- Для систем с автоматическим пожаротушением - клапаны двойного действия
- Воздушные заслонки - как с ручным управлением, так и с площадкой под привод
Наши клапаны изготавливаются из оцинкованной стали толщиной не менее 0,9 мм, что способствует предотвращению деформации при транспортировке и монтаже оборудования
Нужна помощь специалиста?
Оставьте заявку
Бесплатная консультация по подбору
Оперативный расчет
Наши преимущества
ВЫГОДНАЯ ЦЕНА
На 20% доступнее аналогов на рынке за счет собственного производства
КРАТЧАЙШИЕ СРОКИ ИЗГОТОВЛЕНИЯ
Срочные заказы от 1 дня
СРОЧНЫЕ ЗАКАЗЫ ЗА 24 ЧАСА
Возможность изготовления в ночную смену при срочном заказе
СОБСТВЕННОЕ ПРОИЗВОДСТВО И СКЛАД
Стандартные позиции в наличии на складе
ШИРОКИЙ МОДЕЛЬНЫЙ РЯД
15 исполнений воздушных клапанов под различные условия эксплуатации закрывают 90% потребностей наших клиентов
ГАРАНТИЯ 3 ГОДА НА ВСЮ ПРОДУКЦИЮ
К договору Вы получите паспорт и сертификат соответствия
ИЗГОТАВЛИВАЕМ ЛЮБЫЕ НЕСТАНДАРТНЫЕ РАЗМЕРЫ
Нестандартные размеры по цене стандартных
РАССРОЧКА ПЛАТЕЖА
Вносите предоплату 50% для запуска заказа, остаток по готовности
ДОСТАВКА ПО РОССИИ И СНГ
Работаем с надежными транспортными компаниями
РОССИЙСКОЕ ПРОИЗВОДСТВО
Продукция разработана с учетом российских требований и условий эксплуатации
НАДЕЖНОСТЬ В ЛЮБЫХ УСЛОВИЯХ
Каждый клапан тестируется в собственном испытательном центре завода-изготовителя
БРОНИРОВАНИЕ ОБЪЕКТОВ
Действуем в интересах дилеров
Завод-изготовитель имеет все разрешительные документы, необходимые сертификаты и лицензии на производство комплектующих для вентиляционного оборудования
Оснащенные объекты
ТРЦ Зеленопарк. 350 воздушных заслонок
Россия, Московская область, Солнечногорский район, поселок городского типа Ржавки, 2-й микрорайон
Гипермаркет МАГНИТ. 50 противопожарных клапанов и 30 дымовых клапанов
Россия, г. , Казань, ул. Комиссара Габишева, 17Б
Торговый комплекс Лента. 63 противопожарных клапана и 25 дымовых клапанов
Казань, Приволжский район, улица Рихарда Зорге, 11Б
Жилой Комплекс Континент, 400 клапанов дымовых и 60 противопожарных клапанов
Россия, г. Сочи, Адлерский район, Ул. Гастелло, 28
ТЦ ГАЛАКТИКА. Более 120 противопожарных клапанов
Россия, г. Барнаул, пр-т Строителей 117
Контакты
Адрес
Санкт-Петербург, ул.Софийская д 8 лит. А оф 2.
Телефон
+7 (812) 309-86-32
opt@ventpromeng.ru
Режим работы
Пн-пт: 9:00 - 18:00
Сб и вс – выходные дни
ООО «ВентПромИнжиниринг»
Свидетельство о регистрации ОГРН 1167847240340 дата 31.05.2016
Юридический адрес 192236, ГОРОД САНКТ-ПЕТЕРБУРГ, УЛИЦА СОФИЙСКАЯ, ДОМ 8, КОРПУС 1 ЛИТЕР БД, ПОМЕЩЕНИЕ 14-Н ОФИС 7.07
Почтовый адрес 192236, СПб, Софийская ул. дом 8, корпус 1, лит. Б, пом. 29-Н №9-12, 14 офис 4.07
ИНН/КПП7816329723/781601001
Расчетный счет / Наименование Банка 40702810206000016299 СТ-ПЕТЕРБУРГСКИЙ Ф-Л ПАО "ПРОМСВЯЗЬБАНК"
БИК 044030920 Корреспондентский счет 30101810000000000920 в СЕВЕРО-ЗАПАДНОЕ ГУ БАНКА РОССИИ Банка России
Политика конфиденциальности
Редактируемый текст
Данный сайт использует Cookie
Редактируемый текст
